Коллектор шар. кран 1 х 1/2ВН 3 вых. ProFactor PF MV 265.3

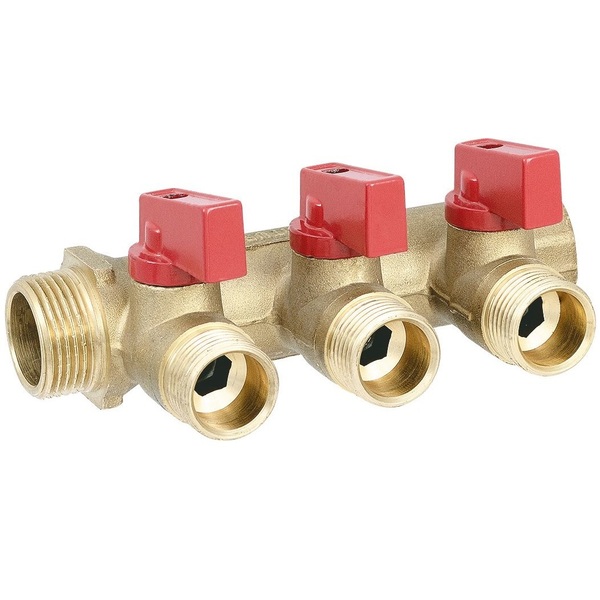

Коллектор с шаровыми кранами 1 х 1/2ВН 3 вых. ProFactor PF MV 265.3 - используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе. Каждая труба системы водоснабжения, отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока теплоносителя индивидуально в каждом циркуляционном контуре. Коллекторы могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

Коллектор с встроенными шаровыми кранами состоит из корпуса, футорки, шара, штока и ручки. Корпус представляет собой трубу, имеющую на одном конце внутреннюю цилиндрическую резьбу, на другом конце наружную цилиндрическую резьбу, для присоединения к трубопроводу. Сбоку корпус имеет 3 отвода, в которых располагаются затворы встроенных шаровых кранов. Все отводы имеют внутреннюю метрическую резьбу для ввинчивания футорки, отверстие под шток и посадочное место для седельного кольца. Расстояние между центрами отводов 36 мм. Футорка имеет наружную цилиндрическую резьбу ½" для присоединения циркуляционных контуров, посадочное место под седельное кольцо с одной стороны и посадочное место под штуцер обжимного фитинга с другой. Корпус и футорки изготовлены из латуни марки CW617N (по DIN EN 12165-2011). Запорным элементом служит латунный хромированный шар, уплотняемый седельными кольцами, выполненными из эластичного тефлона повышенной температурной стойкости (политетрафторэтилен, PTFE). Шар приводится в движение штоком. Шток крана вставлен изнутри корпуса и имеет ограничительный буртик. Шар и шток изготовлены из латуни марки CW614N (по DIN EN 12165-2011), соответствующей марке ЛС58-3 (по ГОСТ 15527-2004). Поверхность шара имеет хромированное покрытие. Герметичность штока обеспечивается с помощью двух уплотнительных колец, изготовленных из синтетического эластомера (этилен-пропиленовый каучук, EPDM). На выступающем конце штока с помощью стопорного винта закреплена ручка, выполненная из алюминия (по DIN EN 1676-2010, ГОСТ 4784-97).
