Блок коллект. с зап. клап. 1 х 3/4 5 вых. ProFactor PF MB 804.5

Блок коллекторный с запорными клапанами 1 х 3/4 5 вых. ProFactor PF MB 804.5 - используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе. Каждая труба системы водоснабжения, отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока теплоносителя индивидуально в каждом циркуляционном контуре. Коллекторная группа может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

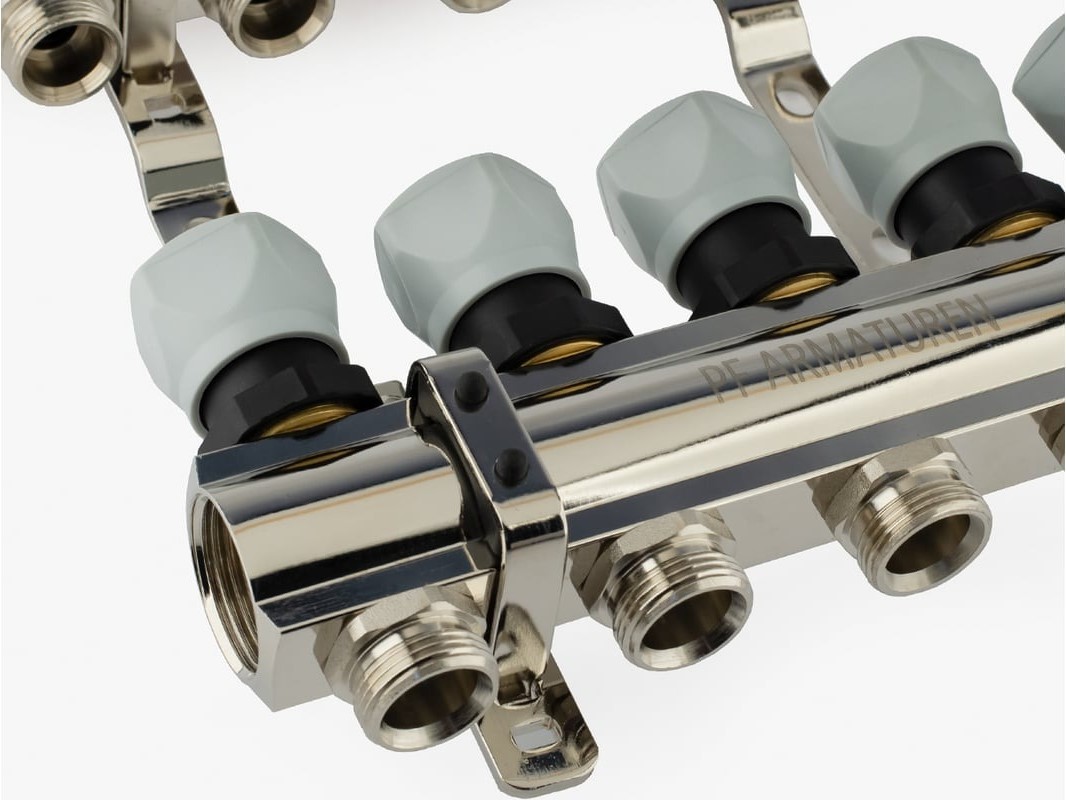

Коллекторная группа состоит из подающего и обратного коллекторов (гребенок), смонтированных на звукоизолирующих кронштейнах, согласно DIN 4109-1989. Кронштейны изготовлены из оцинкованной конструкционной стали S235JR (DIN EN 10025-2005). Подающий коллектор моделей имеет ручные настроечные клапаны. Подающая гребенка имеет возможность отключения каждого отдельного циркуляционного контура системы. Обратный коллектор снабжен запорными клапанами для плавного перекрытия потока и переходными ниппелями. Запорные клапаны могут быть автоматизированы с помощью электротермического привода (резьба подсоединения М30х1.5). Каждая из гребенок имеет внутреннюю цилиндрическую резьбу 1" или 1 ¼" для присоединения к трубопроводу и 5 отводов по бокам c настроечными или запорными клапанами. Все трубные цилиндрические резьбы соответствуют DIN 259 (ISO 228-1, ГОСТ 6357). Присоединение циркуляционных контуров осуществляется к переходным ниппелям с помощью фитингов «евроконус» ¾". Расстояние между центрами отводов — 50 мм. Коллекторные группы моделей комплектуются дополнительно двумя автоматическими воздухоотводчиками и двумя дренажными шаровыми кранами, по одному на подающий и обратный коллектор. Соединения всех элементов коллекторной группы между собой выполнены с помощью уплотнительных колец, изготовленных из EPDM, и герметизированы клеем. Это позволяет отказаться от использования дополнительных герметизирующих и уплотнительных материалов.

Преимущества

Применение многоуровневой системы контроля качества и тестирования изделий гарантирует их максимальную надёжность и длительный срок эксплуатации

Хромированный корпус защищает изделие от коррозии нескольких типов: химической, электрохимической и эрозионной, а также формирует эстетические свойства изделия

Повышенная прочность и длительный срок эксплуатации благодаря увеличенной толщине корпуса и усиленным узлам в зоне резьбовых присоединений

Соединения всех элементов коллекторной группы между собой выполнены с помощью уплотнительных колец, изготовленных из EPDM, и герметизированы клеем – разрешенным в питьевом водоснабжении

Возможность работы системы отопления в автоматическом режиме при установке на термостатические клапаны сервоприводов

Абсолютная совместимость с термоэлектрическими сервоприводами PROFACTOR®

Колпачок ручной регулировки термостатических клапанов изготовлен из ударопрочного пластика (ABS)

Модель коллекторной группы с настроечными клапанами позволяет не только балансировать систему, но и пропускать в контур больше теплоносителя с температурой до 100°С

Специальные кронштейны с шумоизоляционными вставками, которые позволяют удобно монтировать и демонтировать систему отопления

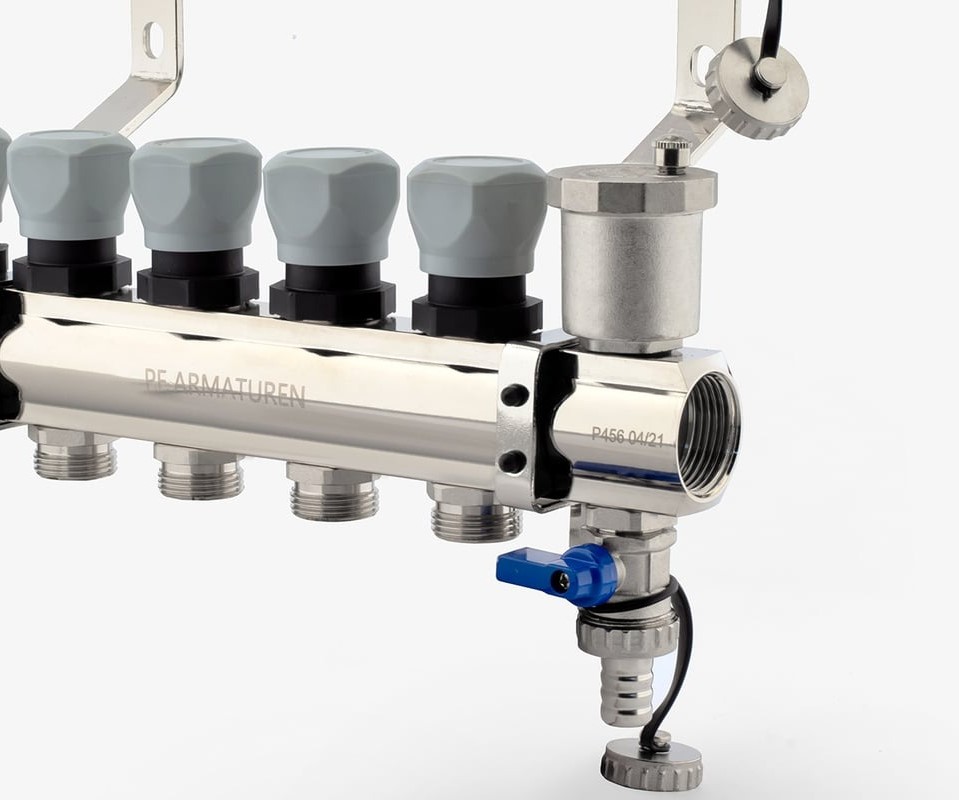

Наличие дренажного вентиля позволяет сбрасывать воду и проводить ремонтные работы в системе отопления

Автоматический воздухоотводчик не допускает образование воздушных пробок

Совместимость кронштейнов под стандарт насосно-смесительных узлов 210 мм

Присоединение термостатической головки: М30х1,5

Средний срок службы: 30 лет

Гарантийный срок: 2 года
