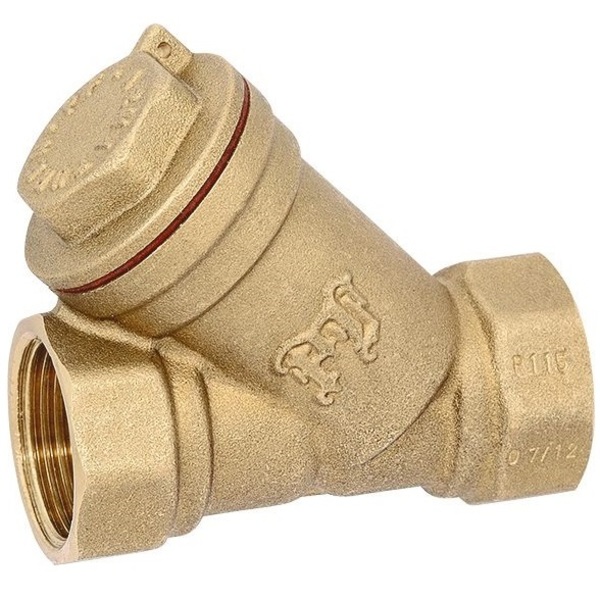

Фильтр лат. мех. очистки 1-1/2 ProFactor PF YS 224

Фильтр латунный механической очистки 1-1/2 ProFactor PF YS 224 - Фильтр с косым картриджем грубой очистки, предназначен для очистки потока от механических примесей в системах подачи горячей и холодной воды, нефтепродуктов, газов и сжатого воздуха в пределах допустимых значений своей устойчивости к температуре и давлению. Для прочистки фильтра необходимо перекрыть входное запорное устройство системы, опорожнить участок трубопровода с фильтром, после чего отвернуть пробку фильтра и прочистить сетку. При сильной засоренности фильтрующая сетка подлежит замене. Установка и демонтаж изделия, а также любые операции по прочистке и ревизии должны производиться при отсутствии давления в системе. Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении, при этом пробка фильтра должна быть направлена вниз, а стрелка на корпусе должна совпадать с направлением потока фильтруемой среды. При направлении потока снизу-вверх необходимо предусмотреть горизонтальный участок для правильной установки фильтра, иначе установка фильтра приведет к засорению нижнего отвода (угольника или тройника) трубопровода. Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).

	Тип	Размер
	Паспорт	1.66 Мб
	Сертификат	0.23 Мб
	Каталог	17.21 Мб
