Пульт управления ПУВН-6 для котла

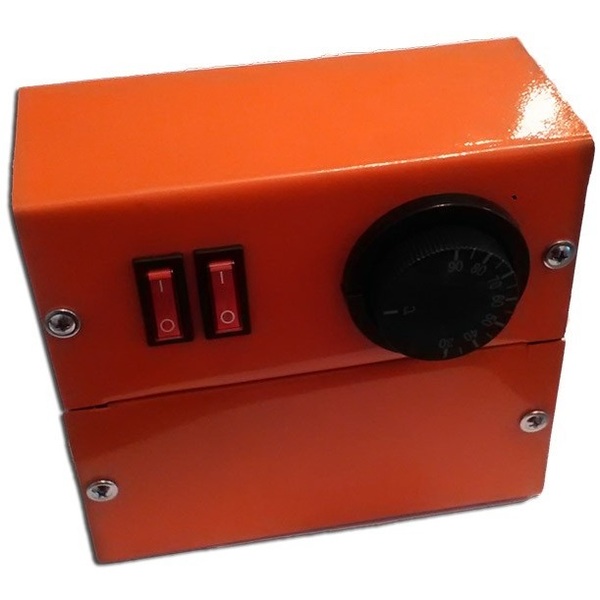

Пульт управления ПУВН-6 (оранжевый) - предназначен для управления работой электрических устройств, где требуется автоматическое поддерживание установленного значения температуры теплоносителя в диапазоне от 0 до +85°С. В частности ПУЭ может использоваться для управления температурой теплоносителя в котлах при использовании двухступенчатого электронагревательного элемента типа ТЭНБ мощностью до 4 (6) кВт в комбинированных котлах.

ПУВН-6 состоит из корпуса, на котором смонтированы колодка зажимов KZ1, зажим заземления ZZ1, реле магнитное RM1, выключатель двухклавишный VA1, терморегулятор TR1. Терморегулятор разрывает цепь питания магнитного реле при нагревании теплоносителя до заданной температуры; при снижении температуры на 2-3С терморегулятор замыкает цепь.

Технические характеристики:

- мощность нагревателя: не более 6 кВт;

- мощность нагревателя первой ступени: не более 3 кВт;

- мощность нагревателя второй ступени, не более 3 кВт;

- номинальное напряжение: 220В;

- номинальная частота: 50 Гц;

- диапазон регулирования температуры: от 0 до +85С;

- интервал возврата: +2...+3С;

- минимальные сечения подсоединяемых 2х жильных медных проводов резиновой изоляции: 4 мм2;

- длина капиллярной трубки: не менее 1.0 м;

- размеры (ШхВхГ): 160х150х95 мм;

- вес: 1,3 кг.

Комплектация:

- пульт управления - 1 шт.;

- руководство по эксплуатации - 1 шт.

По всем вопросам, связанным с установкой или эксплуатацией данного прибора можно проконсультироваться по телефону:

+7 (3812) 59-59-72
